水处理历来是欧姆龙在FA领域中的强项,以下列举了欧姆龙近几年在该行业的成功业绩(部分),供参考: |
1.济南市污水处理厂 | SYSMACα | 99年建成运行 |
2.武汉市黄埔深排江工程 | CVM1 | 99年建成运行 |
3.上海通用汽车公司污水处理系统 | C200HG | 98年建成运行 |
4.太原杨家堡污水处理厂 | | 99年建成运行 |
5.青岛重型汽车厂 | CxxP、CPM1A | |
6.秦川核电站化水系统 | C2000H | 99年建成运行 |
7.海星荧屏厂污水处理厂 | | |
8.西安联合电子污水处理厂 | | |
9.秦皇岛热电厂化水系统 | C2000H,C500,C200H | 96年建成运行 |
10.宁夏大坝电厂化水系统 | C2000H | |
11.南京下关电厂化水系统 | C2000H,C1000H | 98年建成运行 |
12.南京扬子电厂化水系统 | C2000H (双机热备) | 98年建成运行 |
13.通州电厂化水系统 | C2000H | 98年建成运行 |
14.张家港污水处理厂 | C200Hα | 00年投入运行 |
15.杭州富阳污水处理厂 | C200Hα | 99年投入运行 |
16.福建永安污水处理厂 | C200Hα | 00年建成运行 |
17.吉林省辽源市污水处理厂 | CVM1D +C200Hα | |
18.长春市西郊污水处理厂 | CVM1D +C200Hα | |
19.双阳市污水处理厂 | CVM1D+CVM1 | |
20.苏州新区污水处理厂 | CS1 | |
|
以下是某污水处理厂自控系统的设计简介,供参考:
根据设计,本污水处理厂自控系统采用"集中监测、分散控制"的原则,由厂级中央监控工作站和现场分散控制站组成全厂的工业控制网络。中央控制室配备3套在线的监控主站,并配有3×2m的大屏幕及投影仪;在粗格栅污水提升泵房、鼓风机房、污泥脱水间、消化控制室分别设立控制分站,各配一台工业控制计算机作为操作显示终端,其它各控制对象都分别有自己单独的CPU和操作员面板(可编程终端),用现场总线网同上级控制站连接,以保证局部故障时不影响整个系统的工作。 根据污水处理过程各个分区功能不同,在生产区内设置四个现场控制分站。 第一控制分站,辖区包括 速闭闸井,粗格栅间及污水提升泵房(分站点),细格栅及 压栅机间,涡流沉砂池,消防泵房,初沉池,初沉污泥泵房。 第二控制分站,辖区包括鼓风机房(分站点),曝气池。 第三控制分站,辖区包括 污泥消化控制室(分站点)及沼气柜,加氯间及接触池; 第四控制分站,辖区包括 污泥浓缩、脱水间(分站点),二沉池,回流污泥泵房,中心配电所。

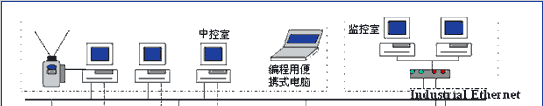

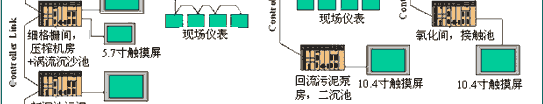

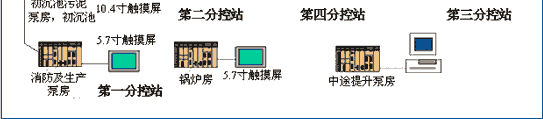

系统结构图:
|




|
|
|
|
